002无线核相仪

WHX-II型高压无线核相仪

一、特点

1、接收显示:相位角、频率、电压波形

2、接收器自带可充电电池

3、专利产品,维护简单

4、信号采集灵敏度高,选择性好

5、高频传输,适应性强,可穿越隔板,围墙

6、高压测试时,测试距离大于50M以上。

7、操作方便,安全可靠

8、现场带电校验

9、电压等级10KV-35KV

10、坚固,密封性佳

11、分量轻,便于携带



二、产品简介

该仪器是我公司自主研制并拥有自主知识产权的专利产品,用于执行许多常规的电压表或有线核相器的现有功能。

该仪器的主要优点在于去掉了连接开路点两端的引线,仪器通过无线电信号来通讯,使用范围可以扩展到50以上,并且可以穿过围墙和隔板使用,使用起来比电压表或核相器要简单。同时,仪器采用状态模拟技术,减轻了机体的重量,提高了使用的舒适度,可以一个人轻松和安全地操作两个发射器。

   该仪器特别适合应用在特定的使用条件下,现有的电压表或核相器不适合使用的情况。在较高的电压情况下,安全性和简易的使用是首要因素,该系列是您理想的选择。而且,这种装置可以穿过围墙和金属屏蔽来使用,解决了常规器器使用时面临的问题。

该仪器相比于其他无线核相仪功能更强大,增加了相位角、频率、电压波形显示功能,测量结果更为直观;配备了可充电电池,使用方便。

三、结构原理

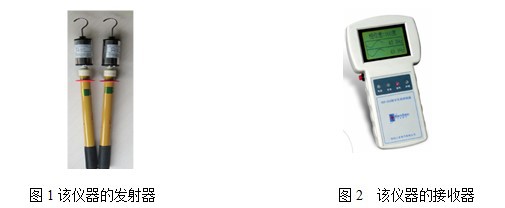

 该仪器包括三个在电气上互不相连的组件,两个发射器见图1,接受器见图2。发射器上装有的电极可与被测导线相连,其电极的形状为钩形,以便挂到导线上;测量时,两个发射器分别连接到检测线路上。这些电极均作为发射天线之用。发射器的端部均应与绝缘操作杆相接。

接受器为手持式仪器,带有内置天线,用于接收发射器发送过来的高压信号。接收到发射器发射的相位信号后,经分析处理后,将频率、电压波形和相位差显示在LCD上。

发射器是电压探测器和发射器的联合装置,首先判断线路是否带电,然后发出有关导体相位的信号。接收器,获得发射器发出的信号,然后在测试时用信号通知用户导体达到了同相。

在使用中,首先对所有线路使用该仪器的发射器装置分别两条线路进行接触,通过发出蜂鸣声和闪烁光确定它们带电。然后把发射器1置于开路点的一端,发射器2依次置于开路点另一端的各相线路上,直至找到与发射器1所在的导体同相位的线路。此时,接收器的LCD上显示出两条线路上的频率、电压波形以及相位差。

 该仪器作为标准的工具箱带有金属运输包装和架空线探头。

四、技术参数

电压等级

10KV-35KV

无线传送距离

50m

相位差测量精度

±3

频率精度

±1Hz

工作频率

50Hz60Hz

电源

19V GP超霸碱性电池

环境温度

-20+50

环境湿度

全天候

相位角范围

相位角偏移小于±30°为同相

相位角偏移大于±30°为异相

校验

自动校验,也可在带电导线上校验

重量

发射器0.45Kg、接收器0.45Kg

尺寸

50×1180mm

包装

铝合金箱

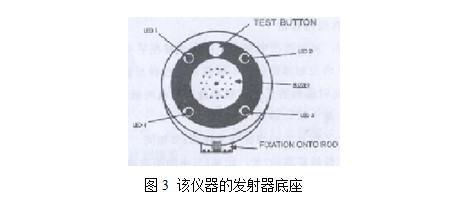

五、仪器自校验

ü        发射器自校验

à      装上钩状电极

à      持续按试验按钮

à      4只灯闪烁,蜂鸣器同步发声

à      几秒后,声讯号及闪光停。只有1LED1继续保持亮

à      如果未看到以上的各项指示(如部分亮灯或无声讯号,蜂鸣器连续叫不停等)需要更换电池

ü        无线传输自校验

à      一手握一只发射器

à      同时按下两个发射器的Test Button

à    如果无线传输正常,接收器上的“信号”灯亮

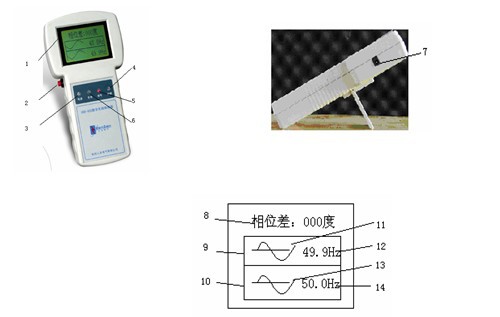

六、接收器功能说明





1. LCD显示窗口

2. 电源按钮

3. 电源指示灯

4. 异相指示灯

5. 信号指示灯

6. 充电插孔

7. 相位差起始波形指示

8. 发射器1线路信号

9. 发射器2线路信号

10. 发射器1线路电压波形

11. 发射器1线路频率

12. 发射器2线路电压波形

13. 发射器2线路频率

七、相位测量

1、将发射器1和发射器2挂到两条线路上,并进入“相位测量”模式

2、当两条线路有电压时,接收器信号指示灯亮

3、接收器LCD上显示出两条线路的电压波形、频率以及相位差

4、根据接收器LCD上显示的“相位差”判别线路是否同相

5、如果线路无线压时,接收器LCD上相应线路显示区域显示“缺相”

6、两条线路异相时,接收器异相指示灯亮

八、更换电池

   该仪器的发射器各用1GP超霸碱性电池,更换步骤如下:

1、拆下电极

2、拧开单元顶上的螺帽

3、推动单元顶上的金属螺帽以推动电子模块

4、当电子模块在壳内发生移动,即可移动金属罩,取下外壳内部位于电子电路一侧的电池,换新电池

5、按上述程序重新恢复,要保证金属罩正确就位,孔的中心螺帽轻轻拧到电子模块上,直到回到其最后的位置,并将电极重新拧上。

6、特别注意事项:更换电池时,按电池盒内表明的图示必须保证电池极性的正确(下正级,上负级)。

九、注意事项和保养

仪器必须保持清洁,各种污秽或湿气必须擦除。每次使用之前,可以用布蘸少许硅油擦拭仪器(面膜除外)。

1、仪器不使用时必须妥善存放于箱内

2、低温环境下(-10或更低),仪器必须按要求储存在温暖的地方,电池受冷可能失效

3、仪器每次使用前后均应自校验

4、发射器使用12V电池,容量较小,故该仪器不用时请将发射器内电池取出。

十、保修

自发货之日起一年内,在正常使用的状态下,仪器没有材料和制作工艺上的缺陷。如果出现仪器无法操作,退回原厂修理。由于人为原因造成的仪器损坏不属保修范围之列。
